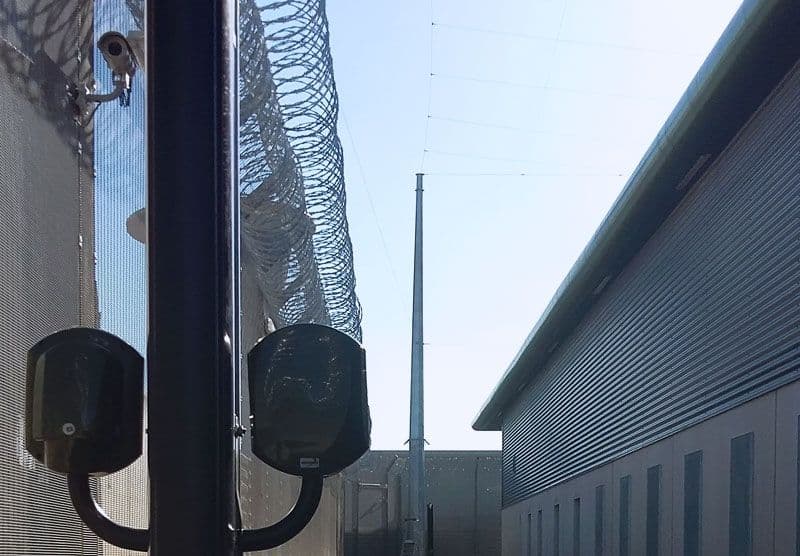

Die Dreifach-Technologie-Schranke APIRIS ist die einzige, die eine multiplexe Infrarot-Lichtschranke, eine Hochfrequenz-Schranke und einen Hochfrequenzsensor mit Dopplereffekt kombiniert. Das Prinzip der Alarmauslösung basiert auf der gleichzeitigen Eindringungserkennung durch mindestens zwei der Technologien, einschließlich Infrarot. Dieses System macht die Detektion zuverlässig und reduziert unerwünschte Alarme.

Außerdem integriert APIRIS die Zonierungsfunktion, die zur Optimierung der Nutzung von Videokameras verwendet wird. Pro Schranke können maximal drei virtuelle Eindringzonen definiert und konfiguriert werden.

Dokumentation laden

Anwendung

Anwendungen: Die APIRIS 3000–3100 Säulen sind zum Schutz sensibler Standorte konzipiert. Ihre dreifache Technologie bietet ein hohes Erkennungs- und Abschreckungsniveau im Bereich der Perimeterüberwachung.

Technologie

Diese Technologie arbeitet mit einer Wellenlänge oberhalb des sichtbaren Lichts (950 nm), wodurch der IR-Strahl für das bloße Auge unsichtbar ist.

Die Infrarotstrahlen werden von Infrarot-Zellen gesendet und empfangen. Die Senderzellen erzeugen einen gepulsten Strahl, der zu den Empfängerzellen ausgesendet wird. Diese erfassen die Infrarotimpulse und wandeln sie in elektrische Signale um. Bei Ausfall oder Veränderung des Signals (Verlust von 95 % des übertragenen Signals) wird ein Einbruchalarm ausgelöst. Um zu verhindern, dass die Empfängerzellen durch die übertragenen Infrarotstrahlen gestört werden, werden die Zellen multiplex betrieben.

Dieses Prinzip besteht darin, einen Infrarotimpuls synchronisiert über eine optische oder kabelgebundene Verbindung zwischen den Sender- und Empfängersäulen zu übertragen. Diese Funktion wird auch zur Optimierung der Ausrichtung der Zellen („Ausrichtungsrückmeldung“) genutzt. Alle Hirsch-IR-Schranken sind multiplexfähig (außer UNIRIS II & BIRIS II).

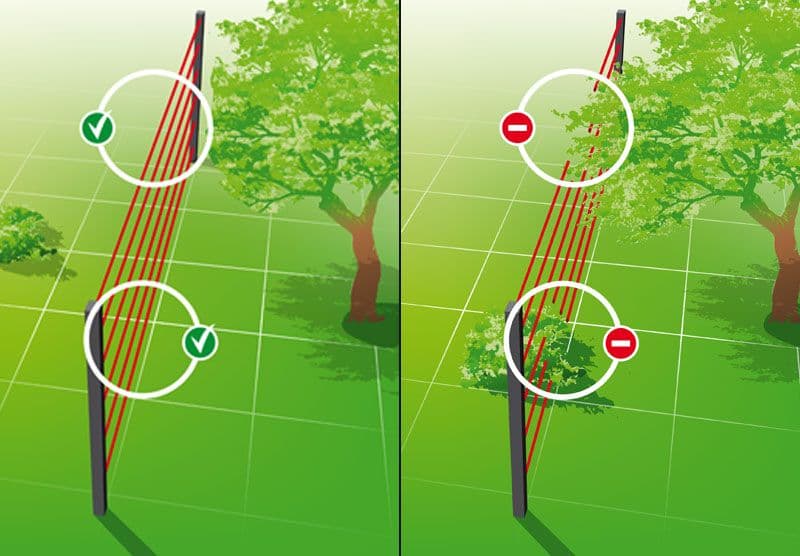

Empfehlung zur Installation

Um die Schranken korrekt zu verwenden, ist es wichtig sicherzustellen, dass die Schranke nicht auf einem instabilen Untergrund montiert wird (z. B. schlecht verankerter Pfosten usw.). Bevor Sie eine Infrarotschranke installieren, prüfen Sie, ob der Boden ausreichend eben ist und die langfristige Stabilität der Säulen gewährleistet. Eine Höhendifferenz von maximal 10° zwischen den Säulen ist zulässig. Bei einer Höhendifferenz von mehr als 10° wenden Sie sich bitte an unsere Verkaufsabteilung.

Stellen Sie sicher, dass keine Vegetation die Strahlen blockieren kann – unabhängig von Jahreszeit und Witterungsbedingungen (z. B. Wind).

Es ist außerdem wichtig, die Sauberkeit der Abdeckungen zu überprüfen: Sie sollten mindestens einmal im Jahr mit einem weichen, feuchten Tuch gereinigt werden.

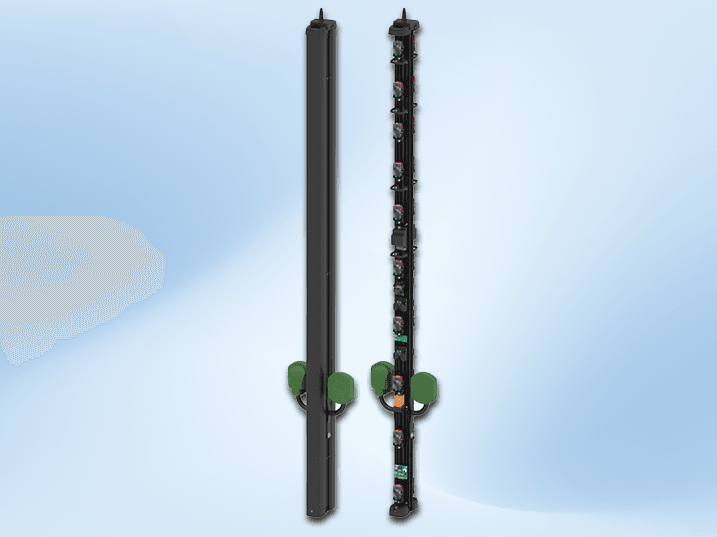

Technische Merkmale

Maximale Innenreichweite: 500 m

Maximale Außenreichweite jederzeit: 100 m

Säulenhöhe: 2,5 m - 3 m

Alarm-Ausgänge: RS-485 auf jeder MAXIBUS-UNIVERSAL-kompatiblen Säule
Ethernet (RJ45 auf jeder Säule), kompatibel mit ModBus TCP Server/Client
Trockenkontaktausgang: 8 bis 136 Relais maximal (MAXIBUS UNIVERSAL) + 2 Relais auf jeder Säule

Stromversorgung: 110 V AC/230V AC - 60Hz/50Hz

Ausrichtungshilfe: Akustische und visuelle Signale an allen Säulen

Betriebstemperatur:-35 °C bis +70 °C – thermostatisch gesteuerte Heizung an jeder Säule

Elektromagnetische Verträglichkeit: Konform mit europäischen Normen (CE-Kennzeichnung)

Konfigurationstool: In jede Säule integrierter HTML-Server (lokaler Zugriff)

HTML-Serverfunktionen: Passwortschutz, Lesen/Schreiben von Parametern, Anzeige von Log- und Echtzeit-Infrarotstrahlstatus
